宽屏蓝色无纸记录仪

  • SC-RJ430系列宽屏单色无纸记录仪将采集的数据/运算数据以时间为基轴记录在仪器内部的存储系统中,存储数据通过运算、模拟后显示在液晶屏上,历史记录可以显示数字、棒图显示、曲
  • 产品详情

         SC-RJ430系列宽屏单色无纸记录仪将采集的数据/运算数据以时间为基轴记录在仪器内部的存储系统中,存储数据通过运算、模拟后显示在液晶屏上,历史记录可以显示数字、棒图显示、曲线显示、报警列表等。与各类传感器、变送器配合使用,可对温度、压力、液位、流量、重量等工业过程参数进行测量、显示、报警控制、变送输出、数据采集、通讯及记录。
         SC-RJ430系列宽屏单色无纸记录仪支持12路模拟量输入,4路模拟输出,6路报警输出,12路全隔离DC24V配电输出,设定数据与记录数据掉电保护功能,标准MODBUS-RTU协议,可实现远程监控。
技术参数:
测量点数:1~12路

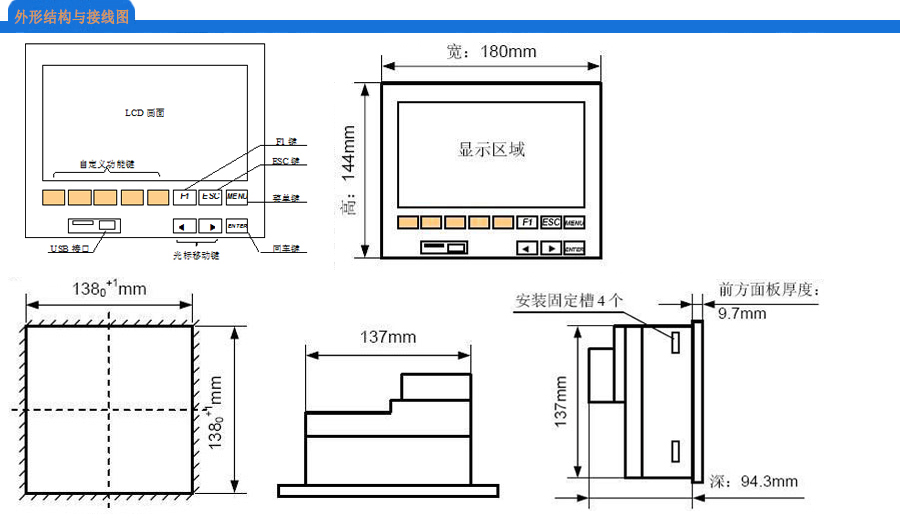

外形规格:180*144mm(开孔:138*138mm)
屏幕显示:7英寸320*240蓝色TFT液晶显示
测量精度:±0.2%FS±1d
报警功能:6路
PID控制:4路
电流输入:4~20mADC、0~10mADC、0~20mADC
电压输入:0~5V、1-5V、0~20mV、0~100mV
电阻输入:0~400Ω
热电阻输入;Pt100、Cu50、G53、Cu100、BA1、BA2
热电偶输入:K、S、B、R、T、E、N、J、WRe3-25、WRe5-26
变送输出精度:±0.2%FS   负载能力:0~600Ω
24V馈电:12路
输出入阻抗:0~10mA:500Ω、4~20mA:250Ω、DC.V: ≥200KΩ
热电偶及DC.MV:≥10MΩ冷端自动补偿精度0~40℃范围内±0.3℃
热电阻:三线制输入3×10Ω以内补偿
脉冲幅值:≥2.5V,频率范围0.01~1000HZ
继电器接点容量:AC220V3A、DC30V3A
打印控制:打印接口为RS-232C,可直接配接SP-A40SH系列串行打印机
供电电源:AC220V≤6W或24V
工作环境要求:温度:0~50℃、相对湿度:<58%,无腐蚀性气体,无震动场合。

无纸记录仪选型表:

SC-RJ 无纸记录仪
430 宽屏zui多12路
代 码 屏幕显示
D
C
单色
彩屏
代 码 输入通道数
1
2
3

12
1路
2路
3路

12路
代 码 模拟输出通道数
0
1
2
3
4
无输出
1路
2路
3路
4路
代 码 报警输出数量
00
01
02
03

06
无报警
1路报警
2路报警
3路报警

6路报警
代 码 流量功能
0
1
2
无流量功能
带流量累积功能
带流量累积和流量补偿功能
代 码 USB转存功能
0
1

USB转存+U盘
代 码 通讯接口

R5
R2
缺省为不带通讯接口
带RS485 MODBUS-RTu
带RS232通讯接口
代 码 供电电源
   K 220V AC
