气体涡轮流量计

  • SC-LWQ气体涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计,综合了气体力学、流体力学、电磁学等理论而自行开发的集温度、压力、流量传感器和智能流量积算仪于一体
  • 产品详情

        SC-LWQ气体涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计,综合了气体力学、流体力学、电磁学等理论而自行开发的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体计量仪表,具有的低压和高压计量性能,多种信号输出方式以及对流体扰动的低敏感性,广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。
        气体涡轮流量计采用先进的超低功耗单片微机技术的涡轮流量传感器与显示积算一体化的智能仪表,通过微处理单元对由温度和压力检测模拟通道、流量传感器通道采集的信号按照气态方程进行温度压力补偿,自动进行压缩因子修正,在液晶显示器将全部数据(瞬时流量、日累积流量、总累积流量、温度、压力、时间、日期、电池电量)直观的显示出来,并可输出工况、标况脉冲信号、4-20mA、RS485、IC卡信号等多种通讯信号。仪表采用内置锂电池和外供24VDC双供电方式,当用户不需要任何信号输出功能时可不用对仪表24VDC外供电,仪表自动切换到内置锂电池供电,电池电量可连续工作3年以上。该类涡轮流量计为防爆产品,防爆等级为:ExdIIBT6

产品特点:
◆合金涡轮,具有更高的稳流和耐腐蚀作用。
◆进口专用轴承,使用寿命长。
◆计量室与通气室隔绝,保证了仪表的安全性。
◆可检测被测气体的温度、压力和流量,能进行流量自动跟踪补偿,并显示标准状态下(Pb=101.325KPa,Tb=293.15K)的气体体积累积量;可实时查询温度压力数值。
◆流量范围宽(Qmax/Qmin≥20:1),重复性好,精度高(可达1.0级),压力损失小,始动流量低,可达 0.6 m3 /h。
◆智能化仪表系数多点非线性修正。
◆内置式压力、温度传感器,性能高、结构紧凑、外形美观。
◆仪表具有防爆及防护功能,防爆标志为ExdⅡBT6、ExiaⅡCT6, 防护等级为IP65。
◆系统低功耗工作,一节3.2V10AH锂电池可连续使用3年以上。
◆仪表系数、累计流量值掉电十年不丢。
技术参数:
1基本参数:表1

仪表口径及连接方式 25、40、50、80、100、150、200、250采用法兰连接
25、40可采用螺纹连接
精度等级 ±1.5%R、±1%R
量程比 1:10;1:20;1:30
显示方式 宽屏显示器同时显示瞬时流量、日累积流量、总累积流量、温度、
压力、时间、日期、电池电量
仪表材质 表体:304不锈钢;叶轮:防腐ABS或铝合金;显示器:铸铝
温度、压力传感器 内置
被测介质温度(℃) -30℃~+80℃
环境条件 介质温度:-30℃~+80℃,相对湿度5%~90%,大气压力86~106Kpa
通讯信号 三线制工况脉冲、三线制标况脉冲、三线制4-20mA、RS485协议、IC卡信号
供电电源 内置锂电池、外供24VDC双供电
传输距离 ≤1000m
信号线接口 内螺纹M20×1.5
防爆等级 ExdIIBT6
防护等级 IP65
2.精度等级:1.0级、1.5级
3.使用条件:
· 环境温度:-30℃~+ 60℃ ;
· 大气压力:86KPa~106KPa;
· 介质温度:-30℃~+ 80℃ ;
· 相对湿度:5%~95%
4. 测量范围及工作压力:表2(注:表2所示测量范围均为工作状态下流量范围)

型号规格 公称通径
(mm)
流量范围
(m3/h)
始动流量(m3/h) 工作压力
(MPa)
安装形式
LWQ-25A DN25 0.7-7 0.6 4.0
法兰(螺纹)
LWQ-25B 1.5-15 1.0 4.0
LWQ-25C 3-30 2.0 4.0
LWQ-40A DN40 4-40 2.5 4.0 法兰(螺纹)
LWQ-40B 8-80 3 4.0
LWQ-50A DN50 10-100 3.5 4.0 法兰
LWQ-50B 15-150 4 4.0
LWQ-80 DN80 15-300 4 1.6 法兰
LWQ-100 DN100 20-400 5 1.6 法兰
LWQ-150 DN150 50-1000 8 1.6 法兰
LWQ-200 DN200 100-2000 20 1.6 法兰
LWQ-250 DN250 150-3000 30 1.6 法兰
LWQ-300 DN300 200-4000 40 1.6 法兰

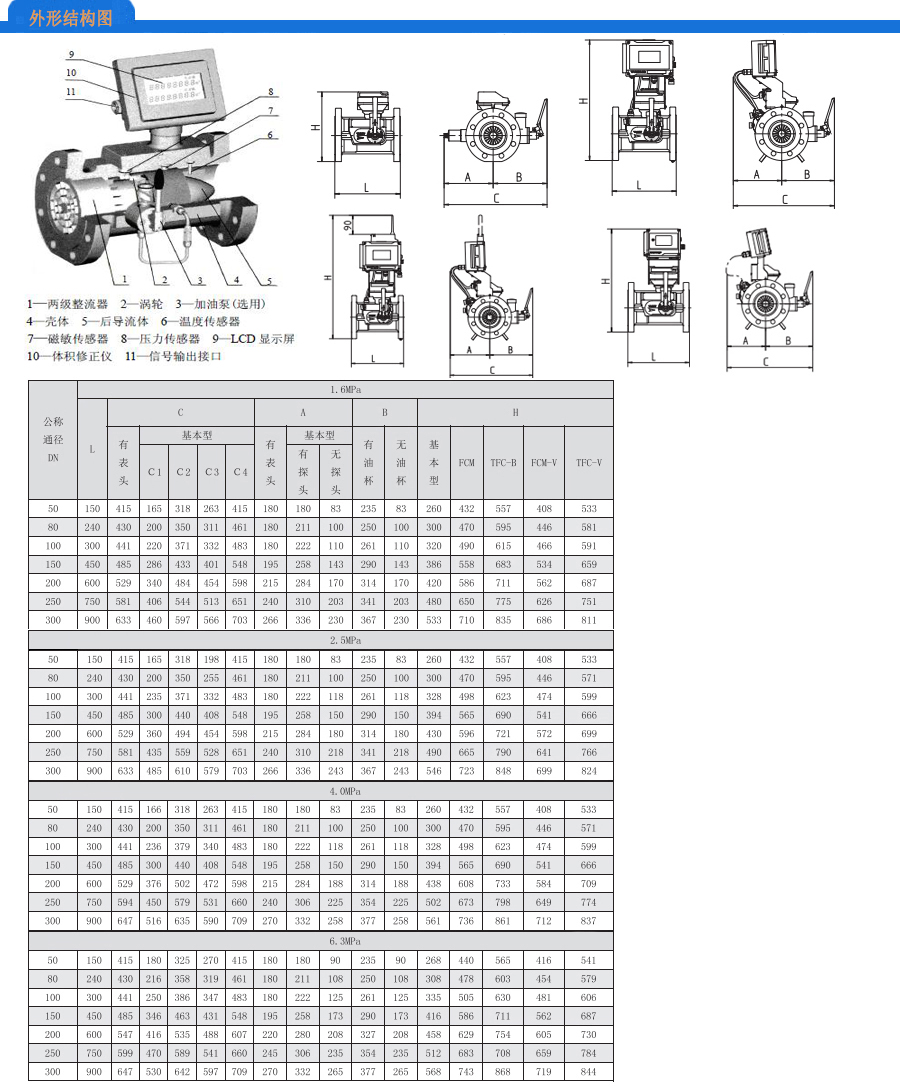

涡轮流量计选型表:

SC-LWG 涡轮流量计
代 码 仪表类型
Y
Q
液体涡轮流量计
气体涡轮流量计
代 码 仪表口径(DN)
4

200
DN4

DN200
代 码 连接方式
F
G
J
W
法兰连接
螺纹连接
夹持式(高压型)
卡盘连接(卫生型)
代 码 压力等级
1
2
3
4
5
PN1.0
PN2.5
PN4.0
PN6.3
PN16
代 码 输出信号
F
M
H
脉冲频率信号
4~20mA
4~20mA+HART
代 码 通讯接口

R
无通讯
RS485 MUDBUS
代 码 供电方式
D
C
24V DC
3.6V电池
B 防爆
流量范围:0~□□□m3/h

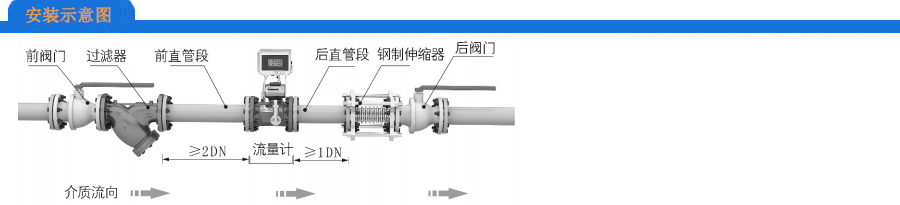

1.选型说明
用户在选型时,应根据管道公称压力、介质高压力、介质温度、介质组分情况、流量范围及信号输出要求合理选择流量计的型号规格。
为使流量计的使用性能,流量计的使用流量范围应在(20%~80%)Qmax范围内比较合适。
