机翼形测风装置

  • SC-LGJY机翼形测风装置主要用于矩形与圆形截面管道空气流量(风量)测量例如大型锅炉炉膛送风、烟道排气、大型地下工程、煤矿巷道及楼宇送风(气)等等大多都是大截面管道,工作
  • 产品详情

       SC-LGJY机翼形测风装置主要用于矩形与圆形截面管道空气流量(风量)测量例如大型锅炉炉膛送风、烟道排气、大型地下工程、煤矿巷道及楼宇送风(气)等等大多都是大截面管道,工作压力很低一般都≤20KPa,不能采用孔板,风量信号大多作为调节信号,精确度要求不高但要求稳定的场合。
主要技术参数:
口径范围:圆形截面管道:φ≥500mm
矩形截面管道:500×500mm——5000×5000mm。
工作压力:0.25≤MPa或负压。。
工作温度:≤200℃。
zui低流速:≥3m/s。
精确度:2.5~4.0% (出厂时不做流量检定)

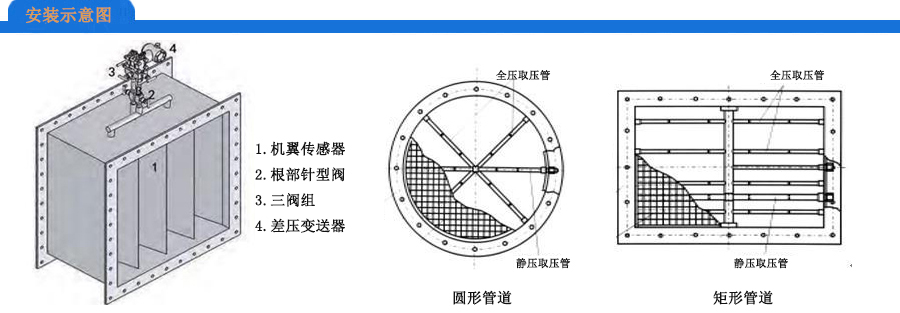

结构及安装型式
    产品图分别是单机翼和双机翼形(也可是多机翼)机翼形测风装置。从图中可以看到它
的外形是由钢板焊接而成的矩形(也可是圆形)外壳,一个或两个或多个机翼形节流件按设
计要求布置并焊接在外壳内。机翼形节流件的截面形状其前端为双曲或三曲面或一半圆形柱
体(不同曲面,流出系数不同),其后为两块夹板,其夹角名义尺寸为22°36′呈机翼形,前
端半圆形柱体为迎流面其前端开有正压取压孔,负压取压孔则设计在半圆形柱体与两块夹板
的连接处。即该节流件的zui大截面处。
    由于管道截面尺寸很大又为取压尽量均匀,在每处都至少设三个取压孔,然后由取压管
汇总后引出壳体之外。

机翼形测风装置选型表:

SC-LG 节流装置
代 码 节流类型
JY 机翼形测风装置
代 码 结构类型(适用上级代码“K”孔板的选项)
Y
J
圆形
矩形
代 码 公称通径DN
10

1600
DN15

DN1600
矩形管道标注长*宽(□□□mm×□□□mm)
代 码 仪表材质
1
4
6
T
碳钢
全304不锈钢
全316不锈钢
其它材质订货时说明
代 码
F
H
安装方式
法兰式
焊接式
代 码 安装附件(可复选)
0
1
2
3

截止阀
三阀组
冷凝罐
代 码 测量附件(可复选)
C
L
Y
W
差压变送器
流量积算仪
压力传感器(压力补偿用)
温度传感器(温度补偿用)
注:所有差压式流量计需要提供完整数据:被测介质、管道口径、流量范围、工作温度、工作压力等,以便出具节流装置计算书。
