补偿导线

  • 补偿导线是在一定温度范围内(0~100℃)具有与所匹配热电偶热电动势相同标称值的一对带有绝缘层的导线,用它们连接热电偶与测量装置,以补偿它们与热电偶连接处的温度变化所产
  • 产品详情

        补偿导线是在一定温度范围内(0~100℃)具有与所匹配热电偶热电动势相同标称值的一对带有绝缘层的导线,用它们连接热电偶与测量装置,以补偿它们与热电偶连接处的温度变化所产生的误差。
        补偿导线用于将热电偶冷端延长至远离高温且温度比较稳定的地方的 一种专用导线。实质上是由两种不同的金属组成的热电偶。在一定温度范围内 ,它的热电特性与主热电偶的热电性质基本相同。用补偿导线与热电偶的冷端连结,就可以将热电偶输出的温度信号传输到远离数 十米的控制室里,送给显示仪表或控制仪表。这就相当于把热电偶延长到温度恒定的地方,解决了热电偶冷端在热设备附近造成的高温和温度不稳定问题。
产品特点:
1.将热电偶的参考端从高温处移到环境温度较稳定的地方。
2.节省大量的用于制造热电极的贵重和稀有金属材料。
3.使用补偿导线便于安装和线路的敷设。
4.用较粗直径和导电系数大的补偿导线代替热电极,可以减少热电偶回路电阻,利于测量和自动控制。
注意事项:
1.各种补偿导线只能与相应型号的热电偶配用,就是各种热电偶和所配用的补偿导线在规定温度(O~100℃)范围内热电特性须是相同的。
2.补偿导线和热电偶连接点的温度不得超过规定的使用温度。
3.补偿导线和热电偶、仪表连接时,正负不能接错,而且两对连接点要处于相同的温度。
4.要根据所配仪表的线路电阻要求,选用补偿导线的线径。

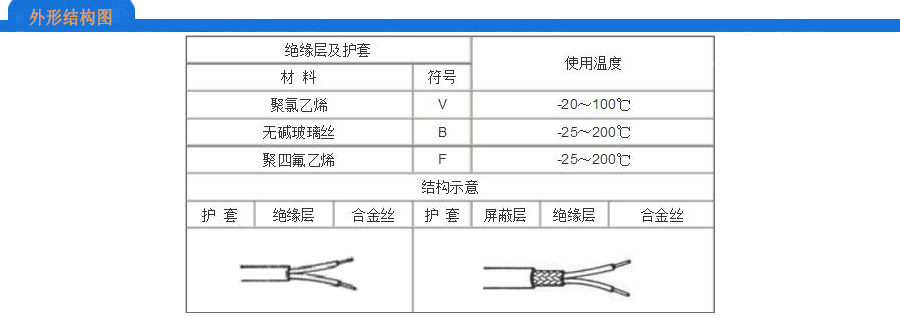

补偿导线常用型号表示:

型 号 分度号 补偿导线合金丝 绝缘层颜色
正 极 负 极 正 极 负 极
SC S SPC(铜) SNC(铜镍) 绿
KC K KPC(铅) KNC(铜镍)
KX K KPX(镍铬) KNX(镍硅)
EX E EPX(镍铬) ENX(铜镍)
JX J JPX(铁) JNX(铜镍)
TX T TPX(铜) TNX(铜镍)
后续型号代码表示含义
FF 氟塑料绝缘氟塑料护套普通级K分度热电偶补偿电缆
FPF 氟塑料绝缘氟塑料护套铜丝编织分屏蔽普通级补偿电缆
FPFP 氟塑料绝缘氟塑料护套铜丝编织分屏蔽及总屏蔽普通级用补偿电缆
FFP 氟塑料绝缘氟塑料护套铜丝编织总屏蔽普通级补偿电缆
S-FF 氟塑料绝缘氟塑料护套级补偿电缆
S-FPF 氟塑料绝缘氟塑料护套铜丝编织分屏蔽级补偿电缆
S-FPFP 氟塑料绝缘氟塑料护套铜丝编织分屏蔽及总屏蔽级补偿电缆
S-FFP 氟塑料绝缘氟塑料护套铜丝编织总屏蔽级补偿电缆
FP3F 氟塑料绝缘铝/塑复合带分屏蔽氟塑料护套普通级补偿电缆
FP3FP3 氟塑料绝缘铝/塑复合带分屏蔽及总屏蔽氟塑料护套普通级补偿电缆
FFP3 氟塑料绝缘氟塑料护套铜丝编织铝/塑复合带总屏蔽普通级补偿电缆
S-FP3F 氟塑料绝缘铝/塑复合带分屏蔽氟塑料护套级补偿电缆
S-FFP3 氟塑料绝缘及护套铝/塑复合带总屏蔽级补偿电缆
S-FP3FP3 氟塑料绝缘铝/塑复合带分屏蔽及总屏蔽氟塑料护套级补偿电缆
